DLP lightcrafter6500 & 9000光学评估模块

描述：

DLP LightCrafter6500 9000 是一款将DLP技术融入多种应用的高性能，可灵活使用的评估模块。该评估模块为需要开发高分辨率，高光吞吐量和高亮度的应用提供了一种简单实惠的方案。

规格参数

系统框图

应用领域

产品清单

产品特点

1	显示分辨率高达1080p（1920x1080）
2	DLPC900可高速显示pattern序列
3	1bit图像帧率高达9523Hz/s
4	8bit图像帧率高达247Hz/s
5	包含2个可配置输入输出的同步接口，可用来同步相机、传感器或者其他设备
6	USB 1.1, HDMI and I2C 接口
7	通过USB接口和电脑主机通信
8	采用电缆连接DMD和主控板，可以更灵活的应用于机械和光学机构
9	DLPC900控制器控制DLP6500FYE DMD器件
10	数据传输率高达20Gbps
11	提供2xLVDS数据和控制接口
12	主控制板尺寸：145mm x 125mm

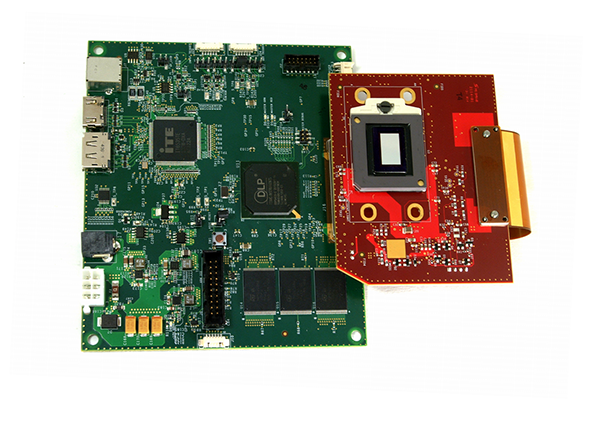

LightCrafter6500

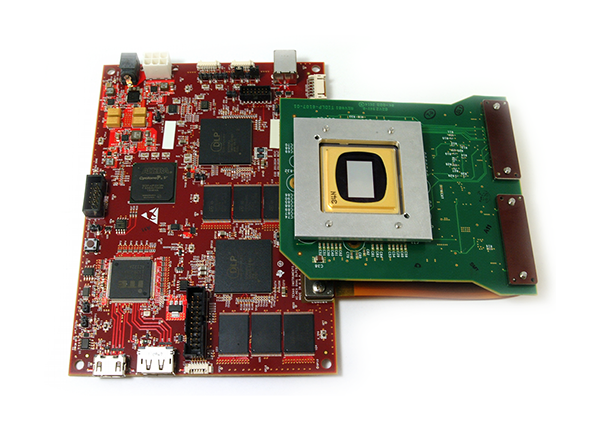

LightCrafter9000

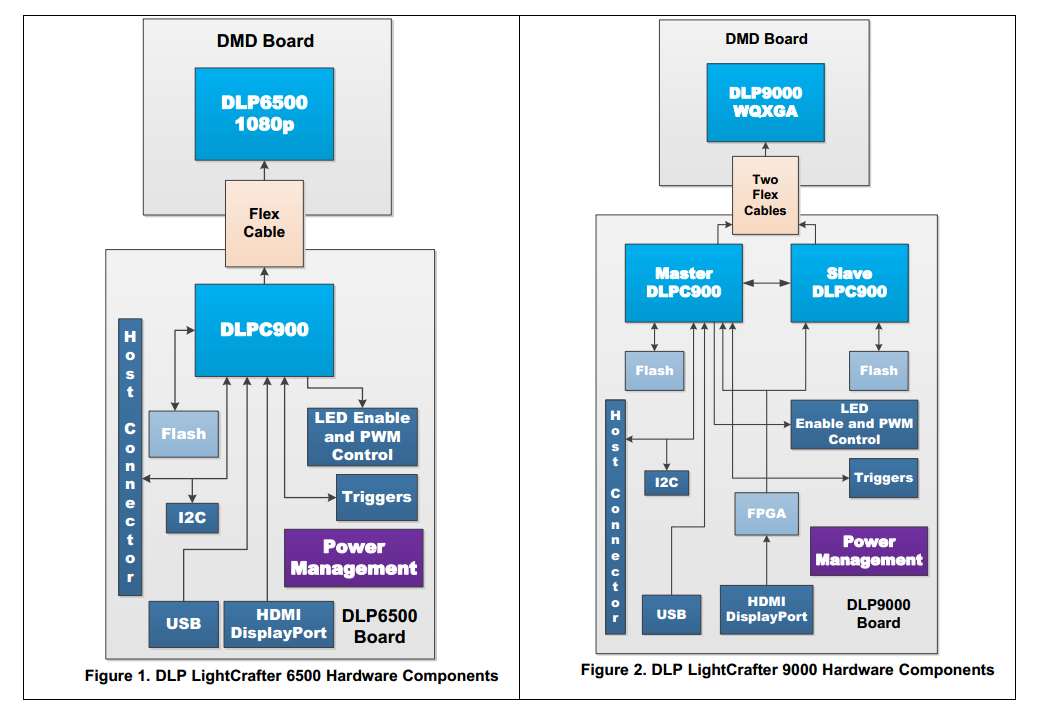

LightCrafter6500 & LightCrafter9000的硬件组成框图：

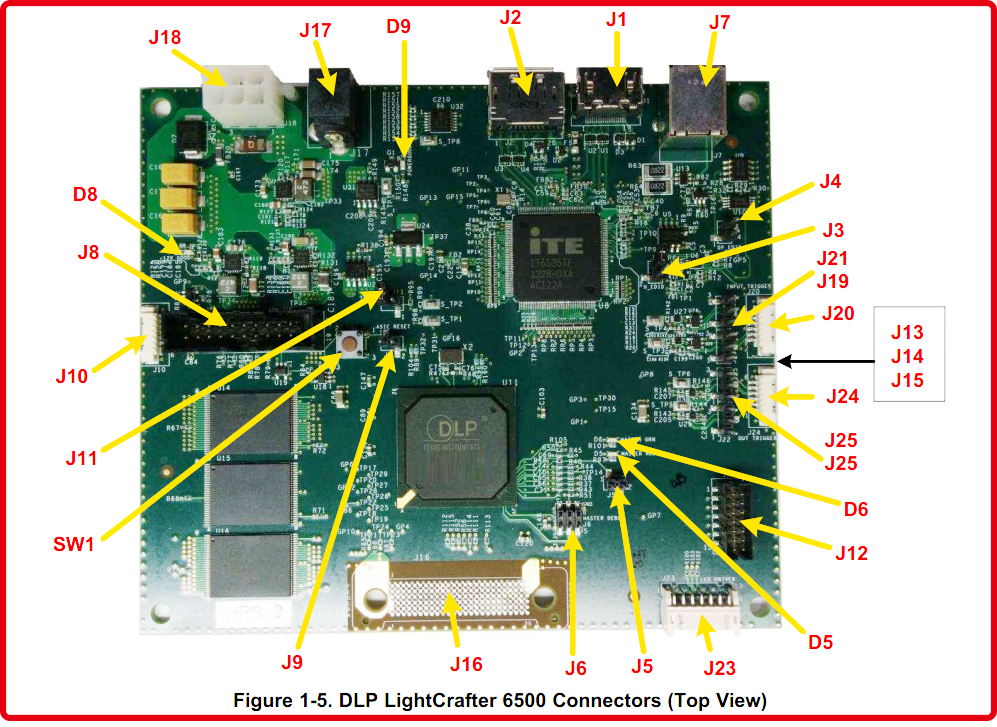

LightCrafter6500接口图：

注：详细的接口说明，请查看产品手册。

产品手册：

DLP® LightCrafter™ 6500 and 9000 EVM User's Guide
